產品概述

YTD-12GD系列戶內高壓三工位真空斷路器具有優異的電氣、機械性能，機構可靠穩定、壽命長。主回路采用固封極柱,提高了斷路器的環境 適應性和絕緣可靠性；可靠的機械和電子性能，延長的機械壽命和電子壽命，使斷路器的免維護成為可能。其可用于3.6-12kV電力系統作為電 網設備，工礦企業動力設計的保護盒控制單元，適用于各種不同性質的負荷和頻繁操作、多次開斷短路電流的場合。產品擁有完善的機械和電氣 聯鎖裝置，具有極高的操作穩定性和可靠性，確保操作人員和設備的安全,確保用電安全。

★ 采用固封極柱技術。
★ 產品采用模塊式設計：框架結構,集成了隔離開關。固封真空斷路器接地開關、傳感器聯鎖機構、操作機構為一體的高性能小型化高壓電氣產品。
★ 適配柜體尺寸為(450×1000X×1800)mm。
★ 旋轉式隔離開關，分閘后具有可見的斷口。
★ 隔離開關、斷路器、接地開關之間有強制機械聯鎖，防止誤操作。
★ 斷路器采用模塊式操作機構、可獨立更換或檢修、互換性好?？梢杂檬謩?dòng)操作，也可選用交、直流儲能操作。實現遠程控制。
★ 柜門與接地開關設計有可靠聯鎖結構，確保操作人員的安全。

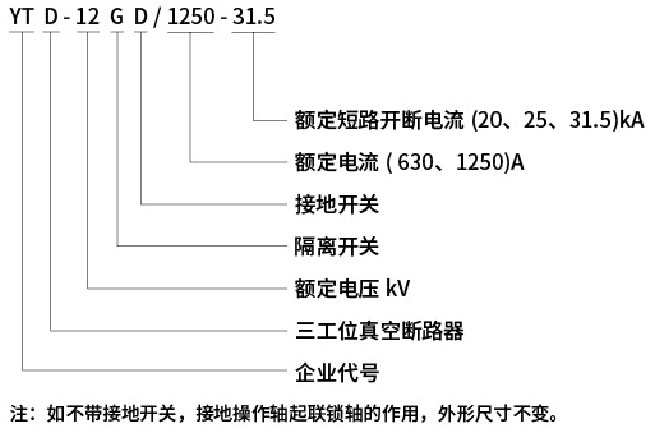

型號含義

使用環境

★ 周圍環境溫度：-25℃ +40℃；
★ 相對濕度：日平均值<95%，月平均值<90%；
★ 海拔高度：不高于1000m；
★ 地震烈度：不超過8度；
★ 使用場所：無爆炸危險、化學和劇烈振動及污穢。
★ 海拔高度1000米以上使用條件
★ 在海拔高度超過1000米的時候?？諝饷芏认鄬?duì)會下降，這將影響 到電器的保護系數。
★ 使用者在選用開關的時候必須作有關計算。
★ 建議計算方式：找出指定地點的高度H，按GB311.1規定計算出(公式1)相關的 高度系數Ka,將開關的雷電沖擊耐受電壓、工頻耐受電壓乘以Ka, 所得到的數值是開關用在高海拔高度H時，同時在1000米以下的環 境內必須達到的耐壓參數。

適用柜型

★ 可裝配在小型固定柜、環網柜或箱變。

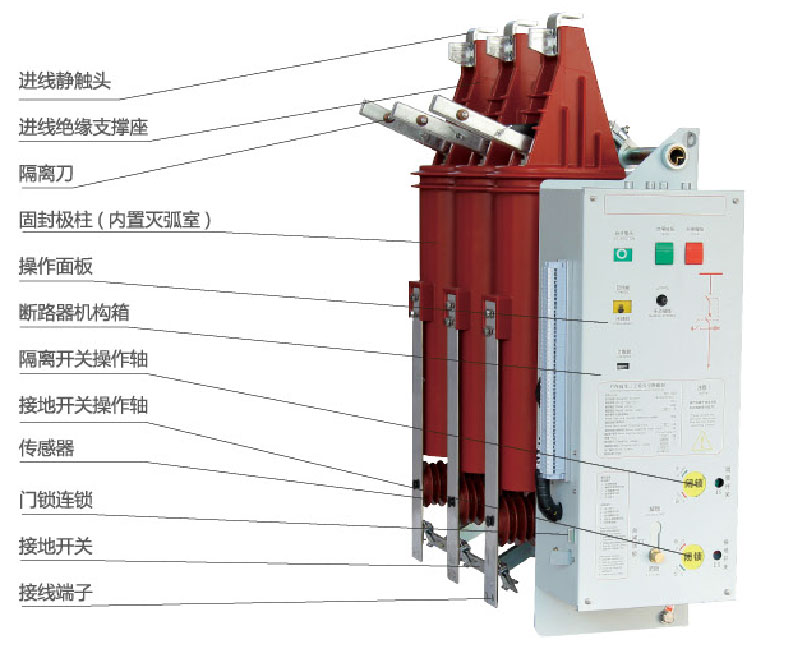

★ YTD-12GD系列戶內高壓三工位真空斷路器主回路縱向布置,上部為隔離開關、中部為真空斷路器、下部為接地開關,操作機構、斷路器機構、 聯鎖機構位于開關前部。本開關可以倒安裝。

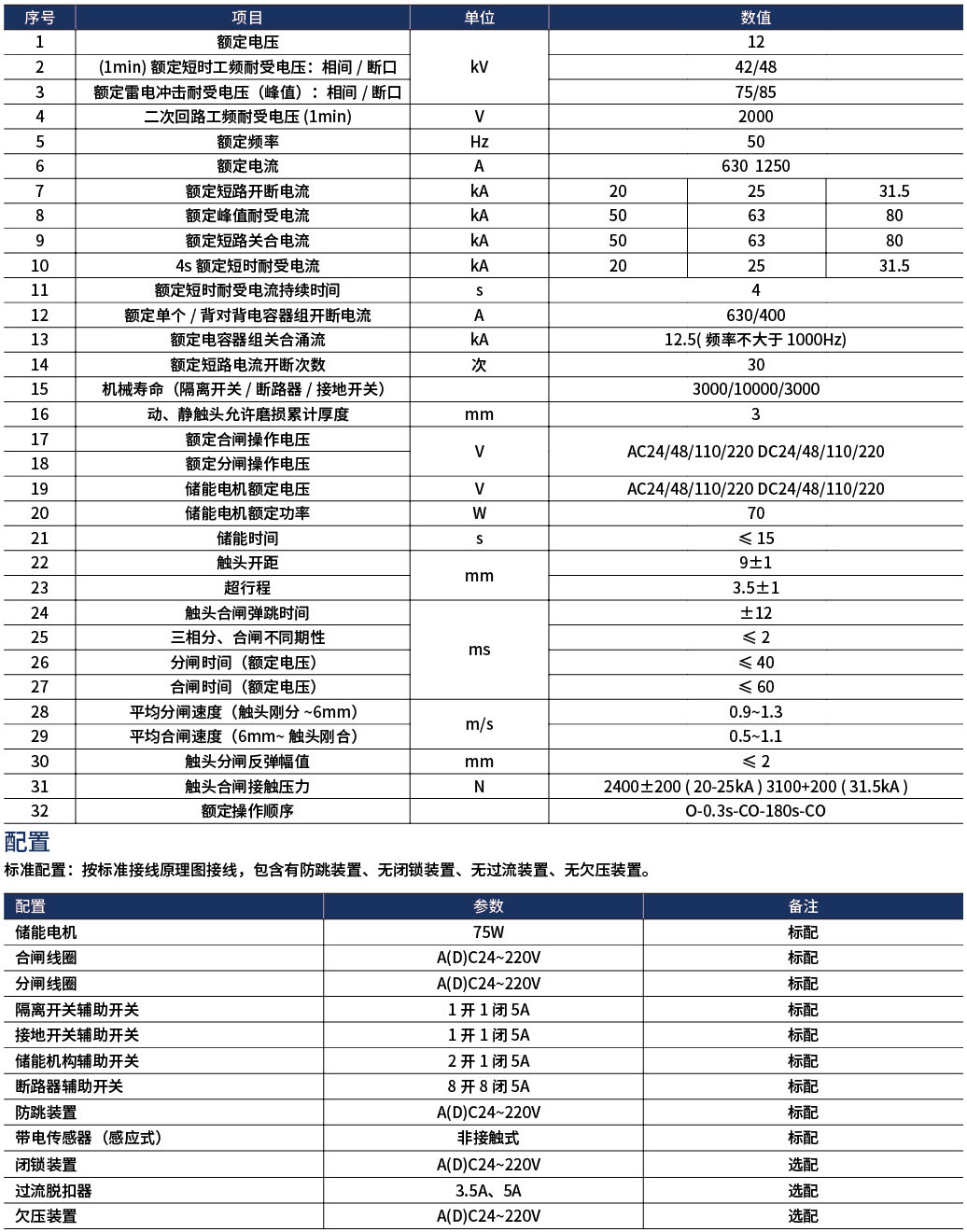

技術參數

配置

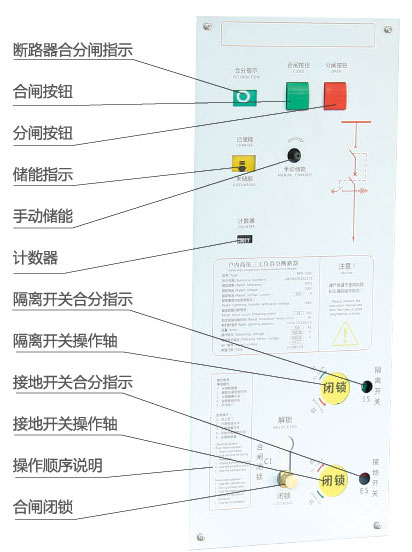

參照右邊的開關操作指示牌，說明如下:
雙重聯鎖:斷路器、隔離開關、接地開關設置強制機械聯鎖操作;
斷路器和隔離開關、接地開關設計防誤操作閉鎖裝置。
隔離開關、接地開關分別是獨立一根軸分步操作的，兩操作軸之間設置 強制機械聯鎖操作
開關分合閘操作后請從觀察窗確認其各自分合閘狀態。

斷路器、隔離開關、接地開關、柜門的聯鎖

★ 隔離開關和接地開關相互強制機械聯鎖、二者之間只能二合一,不能 同時合閘;
★ 接地開關分閘后、隔離開關才能合閘;隔離開關合閘后、接地開關不 能合閘。
★ 合閘閉鎖處于閉鎖位置時，斷路器才能合閘，隔離開關和接地開關不 能操作。
★ 合閘閉鎖處于解鎖位置時，斷路器不能合閘，隔離開關和接地開關才 能操作。
★ 斷路器合閘后，合閘閉鎖不能解鎖，隔離開關和接地開關不能操作。
★ 接地開關合閘后，才能打開柜門。
★ 關上柜門后，接地開關才能分閘。

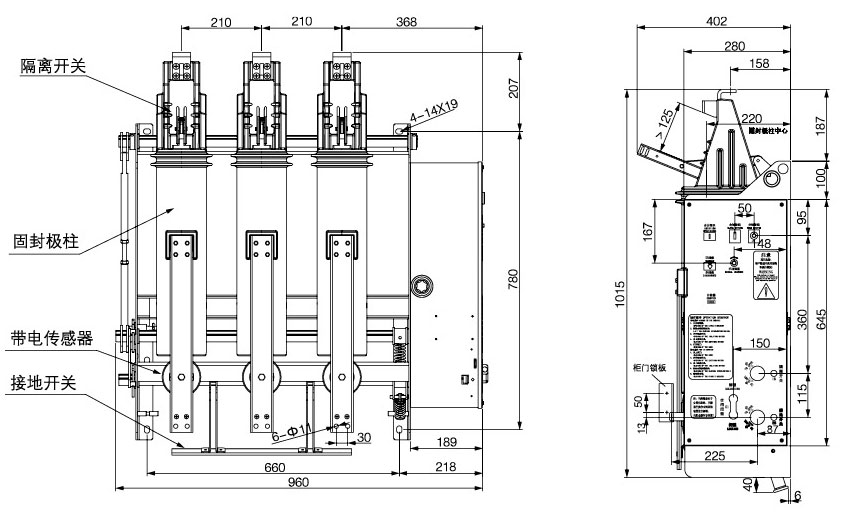

外型及安裝尺寸
